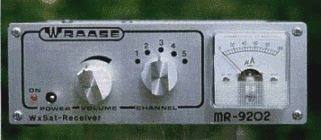

Das Orginal. Der Orginal Empfänger hat keine Fern-steuerung, keine LED-Anzeige und wird ausschließlich Hand geschaltet. |
|
|
|
|
|
|
|
|
|
|
|
|

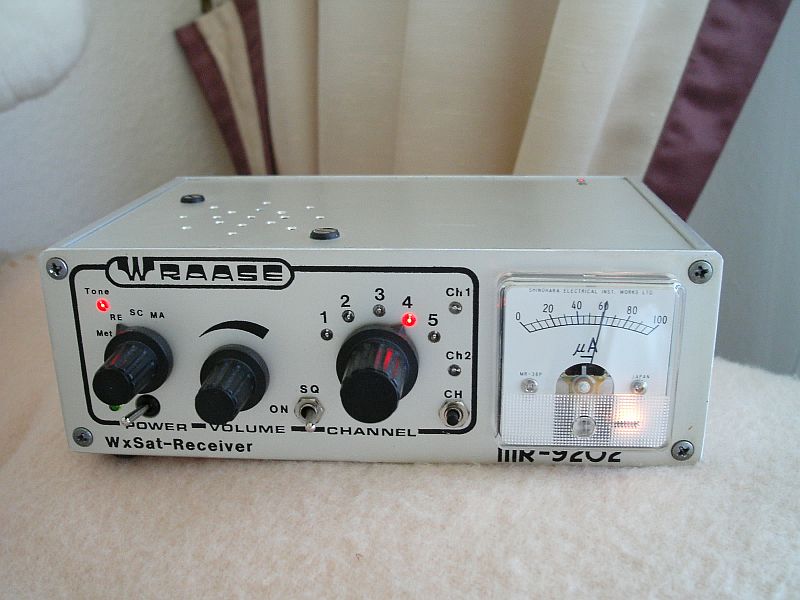

Der Empfänger nach meinem Umbau. Ich habe das WRAASE Design beibehalten und meine Einbau-ten angepaßt. |
|
|
|
|
|
|
|
|
|
|
|
|

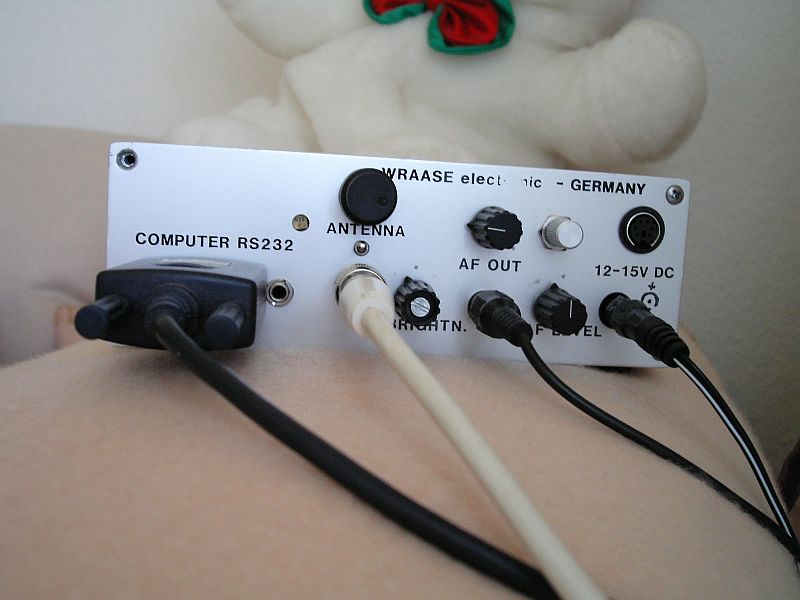

Auch hinten ist einiges dazu gekommen. |
|
|
|
|
|
|
|
|
|
|
|
|
|

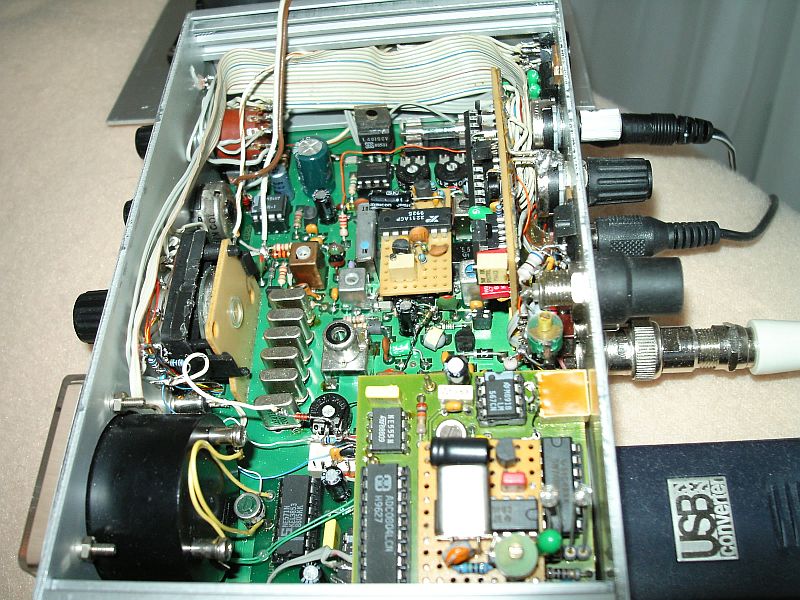

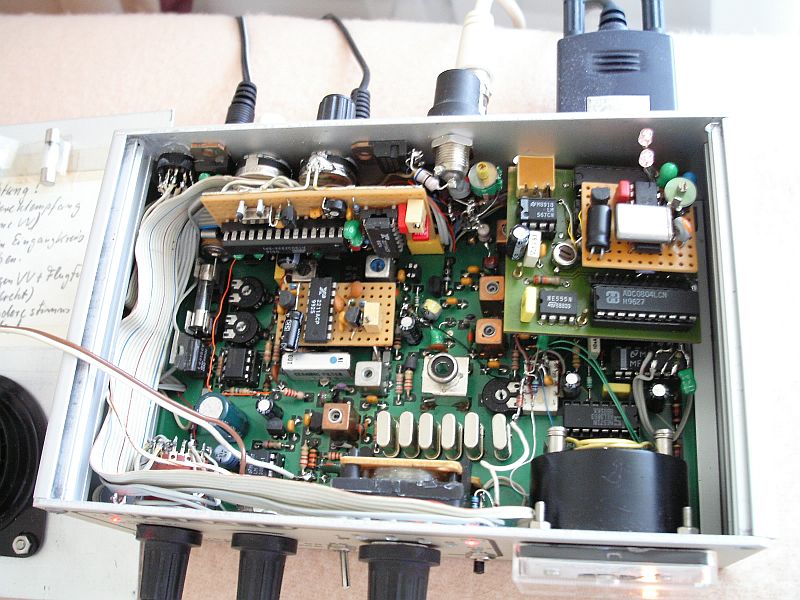

Hier sieht man die div. Umbauten. PLL-Demodulator, Prozessor und 2400Hz Ausw., Zeilen-Weiterlauf. |
|
|
|
|
|
|
|
|
|
|
|
|
Aus einer anderen Perspektive. In der Mitte der PLL-Demodulator. |
|
|
|
|
|
|
|
|
|
|
|
|

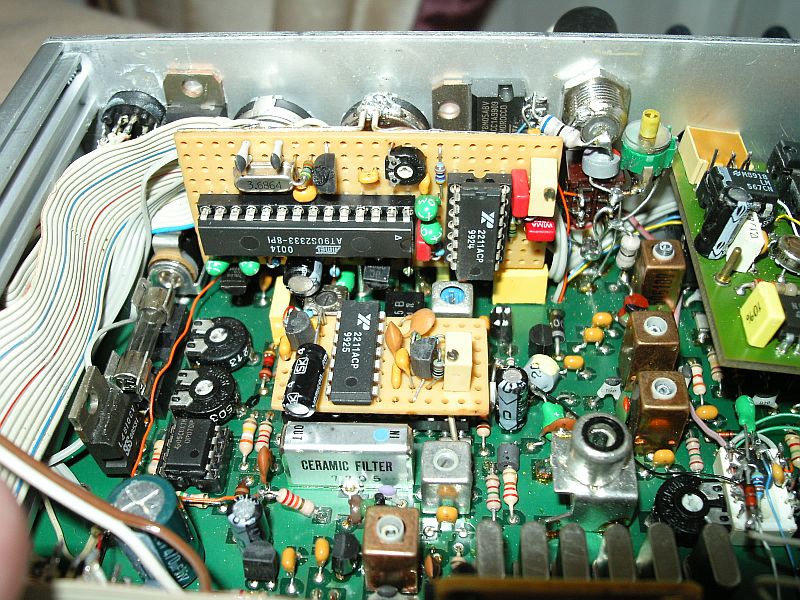

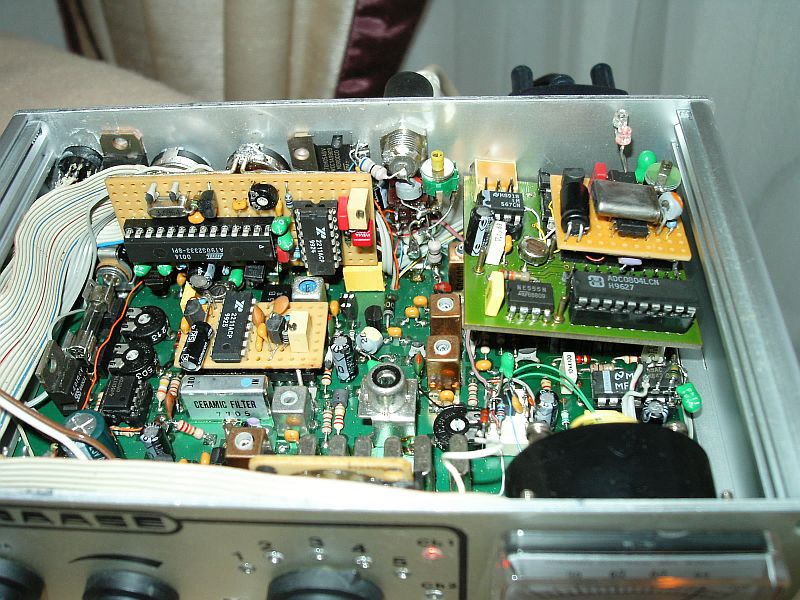

Der Prozessor ist ein "ATMEL 2333". Daneben sitzt der 2400Hz Trägerton-Auswerter für Suchlauf stop usw. |
|
|
|
|
|
|
|
|
|
|
|
|
|
Die Steuerung aus einer anderen Perspektive. Rechts ist der Analog-Digital-Wandler. |
|
|
|
|
|
|
|
|
|
|
|
|

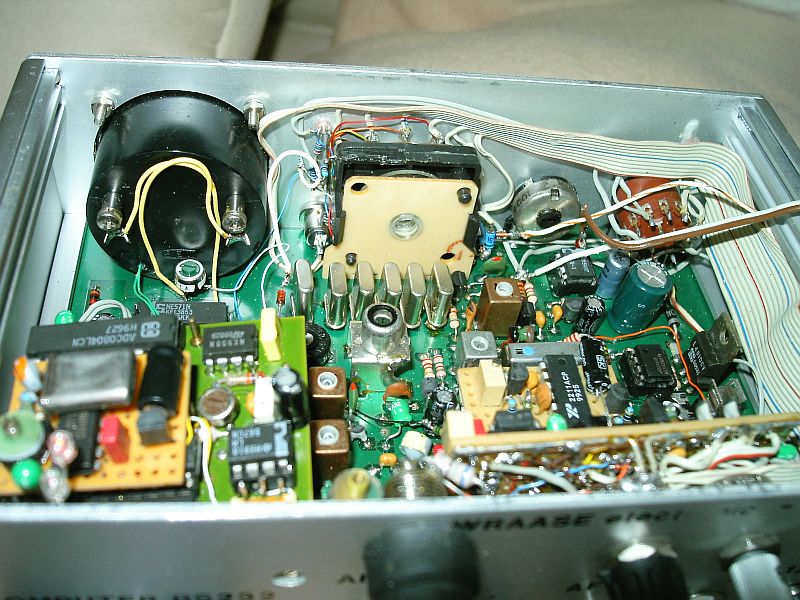

Blick auf die Frontplatte von innen. |
|
|
|
|
|
|
|
|
|
|
|
|

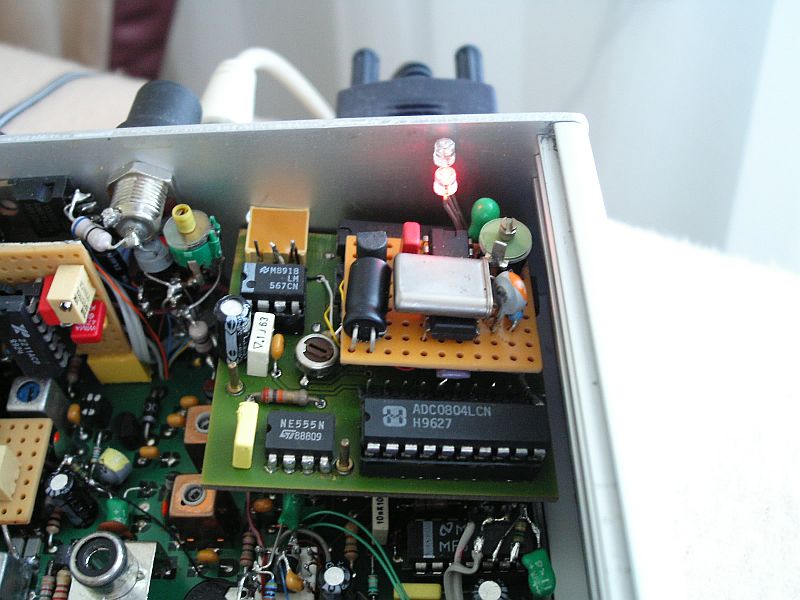

Der Analog-Digital-Wandler incl. Software in einem PAL zur digitalen Bildverarbeitung in "Timestep ProSat". |
|
|
|
|
|
|
|
|
|
|
|
|
|

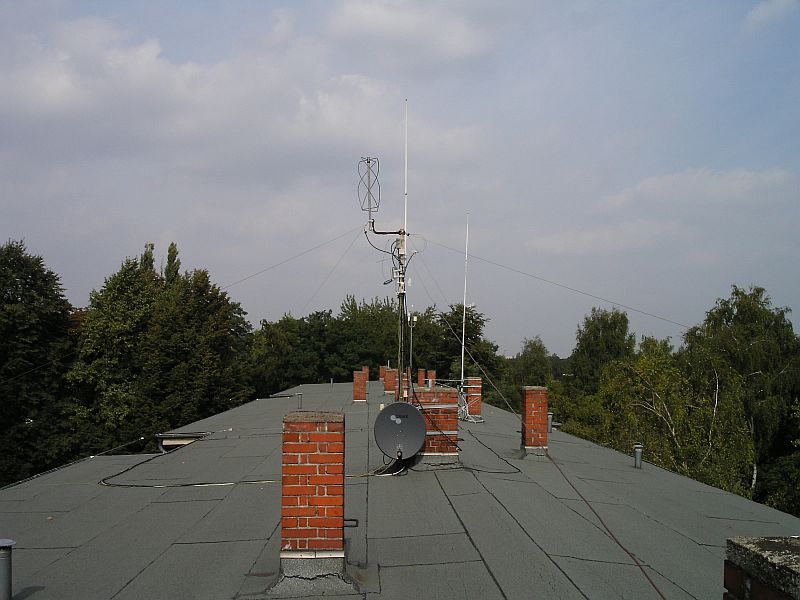

Das ist mein Antennenmast. Wetter und Amateurfunk. |
|
|
|
|
|
|
|
|
|
|
|
|

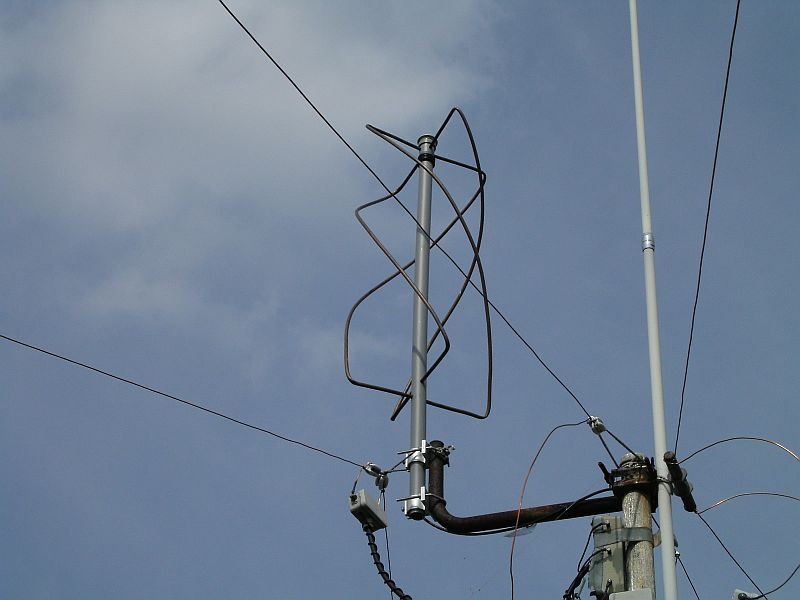

Selbstbau QFH-Antenne für NOAA aus 8mm Kupferrohr. |
|
|
|
|
|
|
|
|
|
|
|
|
Modifizierter WRAASE 137Mhz Vorverstärker. Für 2 (QFH u. LNB) Antenneneingänge. |
|
|
|
|
|
|
|
|
|
|
|
|
|

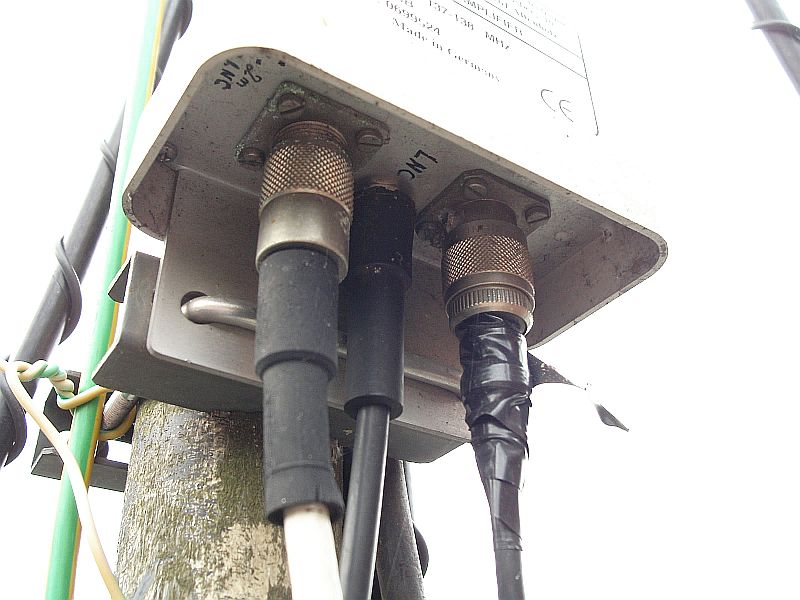

QFH- und LNB-Antenneneingang. Umgeschaltet über Antennenkabel vom Empfänger 10V/8V. |
|
|
|
|
|
|
|
|
|
|
|
|

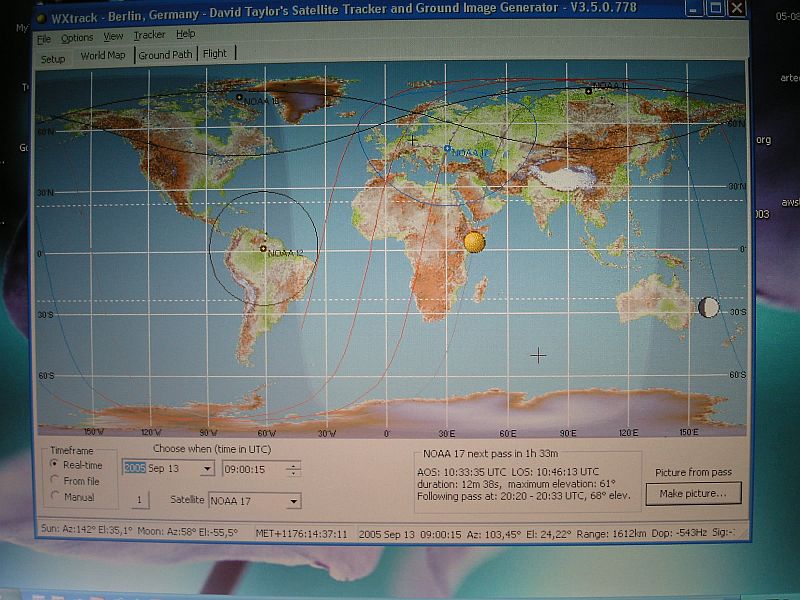

Ich verwende "WxTrack von David Taylor" zur Satelliten Bahnbeobachtung. |
|
|
|
|
|
|
|

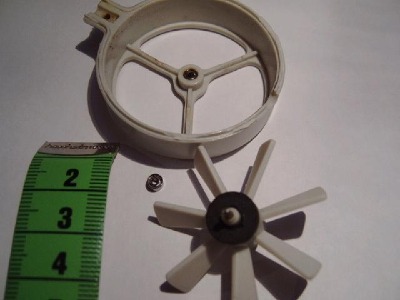

Der schwarze Ring ist ein Magnetring der in der Spule
(kleiner Dom unten am Windsensor) eine Wechselspannung
(Frequenz) abhängig von der Windgeschwindigkeit erzeugt.
