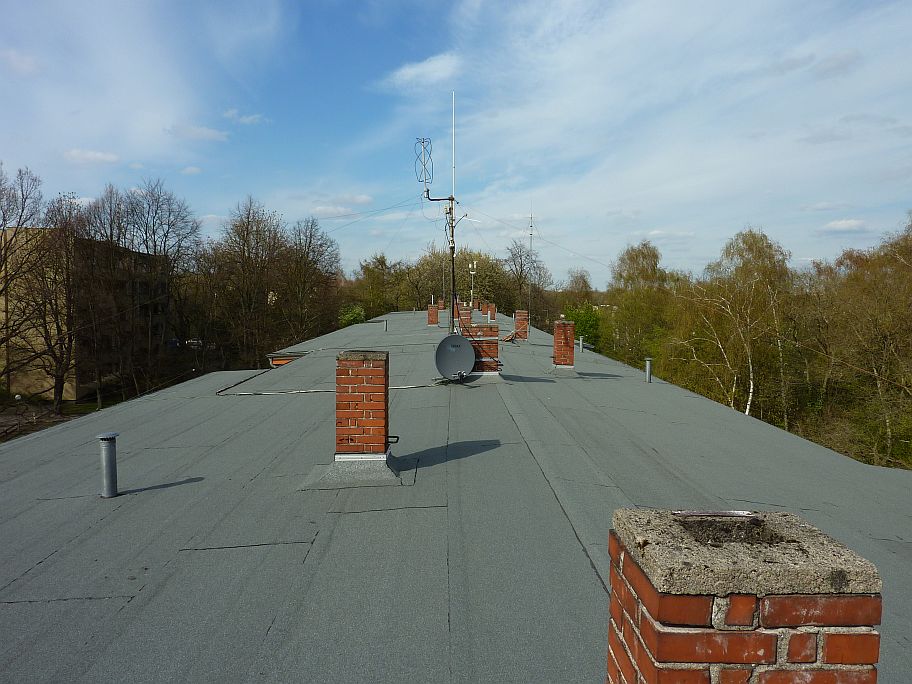

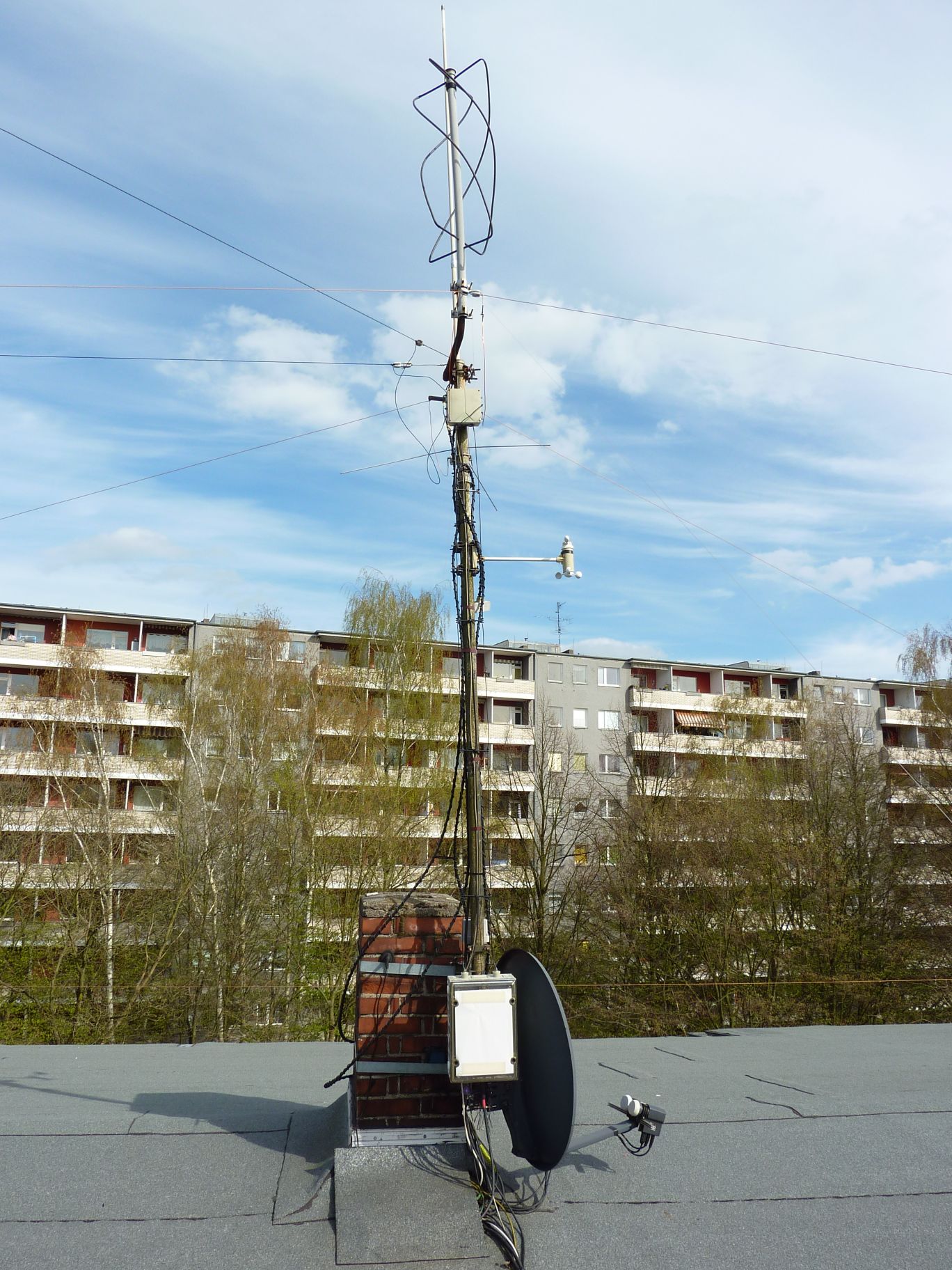

Ein 5m Glasfieber-Mast an dem alles hängt. Nicht optimal aber es funkt wie verrückt.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

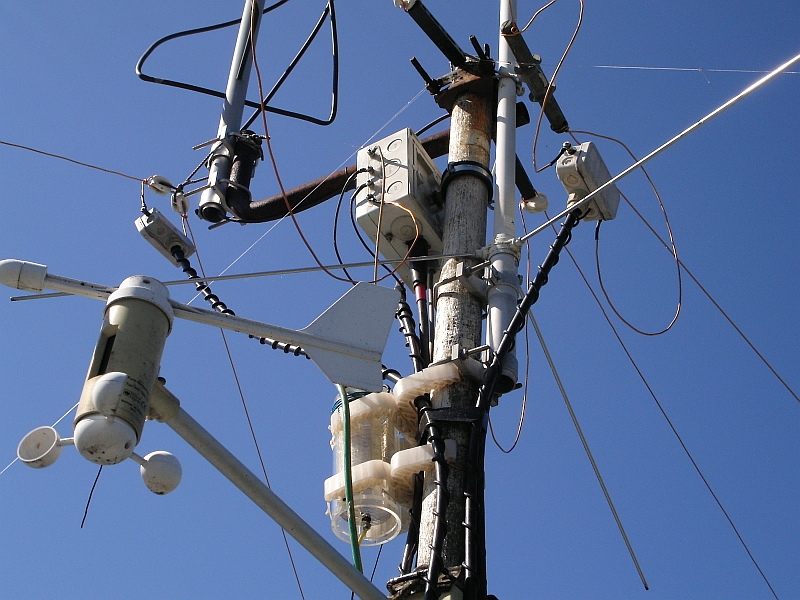

Die Einkopplungen aller Antennen. 2Stk. Delta-Loop 40m, Delta-Loop 183m lang, alles sym. gespeist.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Einkopplung und Relaisbox. 40m Delta-Loops mit Tranformations-leitungen phasebar.
|
|
|
|
|
|
|
|
|
|
|
|
|

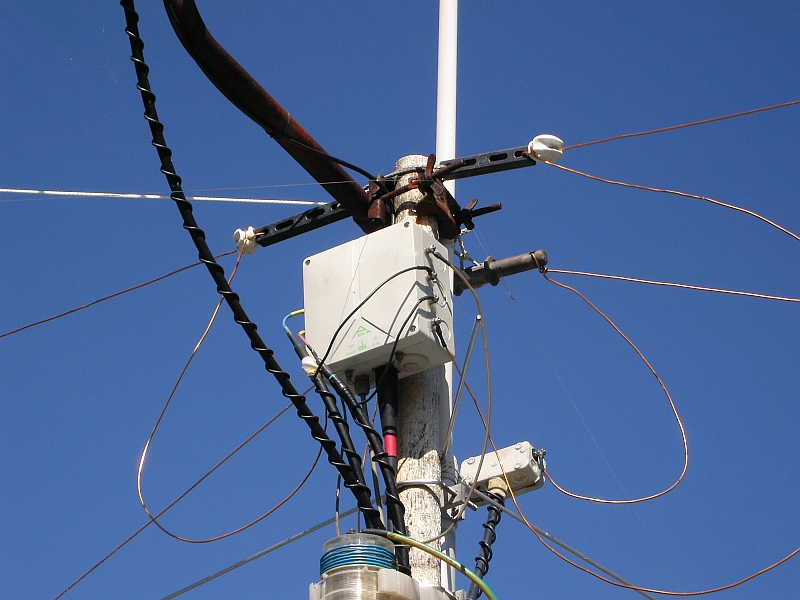

Relaisbox. 6x Vakuum- 2x SDS-Relais. Alles vom Shack aus schaltbar.
|
|
|
|
|
|
|
|
|
|
|

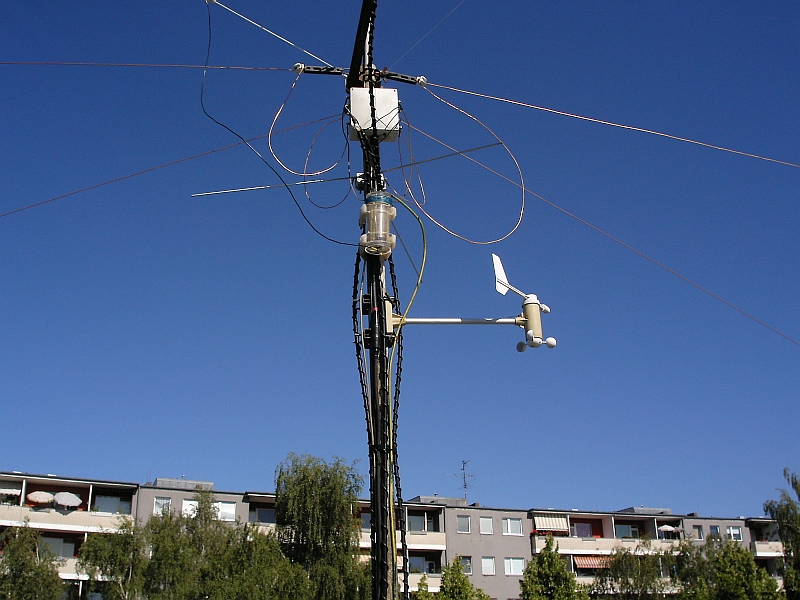

Transformations-Leitungen für die beiden 40m Schleifen
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

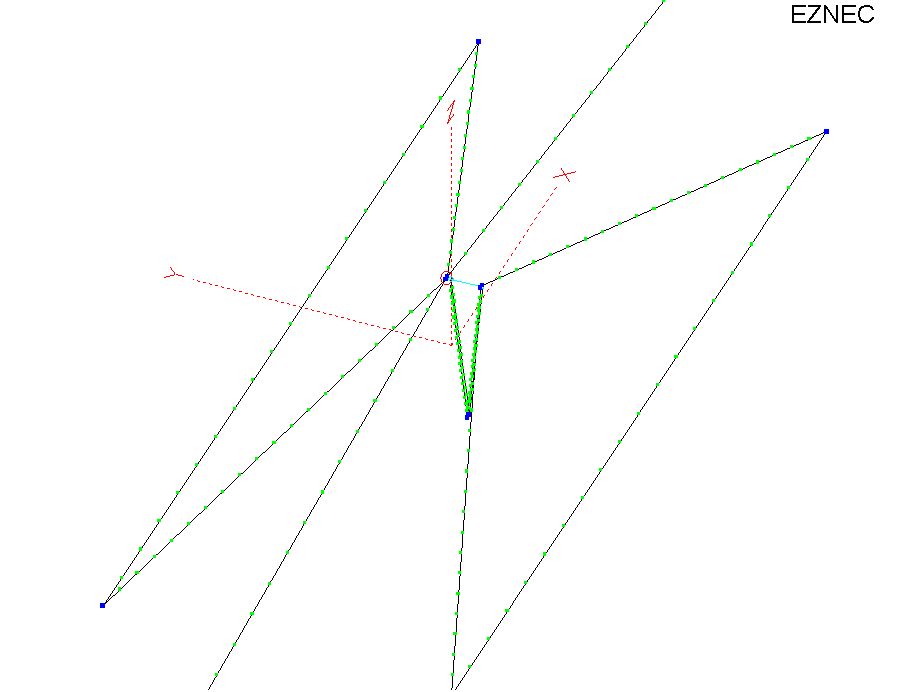

2Stk. 40m Delta-Loops plus 80m Dipol in EZNEC. Kann ich an/ab und zusammenschalten mit der Relaisbox. |
|
|
|
|
|
|
|
|
|
|
|
|
Kopplung der 40m Schleifen und des 80m Dipols. Es laufen meist alle Antennen zu gleich. |
|
|
|
|
|
|
|
|
|
|
|
|
EZNEC Berechnung der beiden 40m Schleifen plus 80m Dipol. Von nebenstehender Beschaltung. |
|
|
|
|
|
|
|
|
|
|
|
|
|

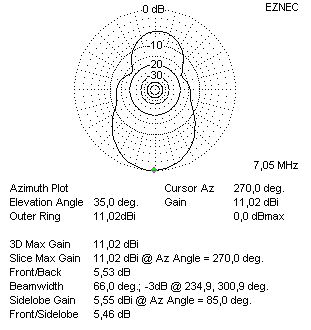

EZNEC 2. Erstaunlich ist der Gewinn von dieser Konstruktion. Ist so durch Zufall ent-standen, das Dach ist nicht größer. |
|
|
|
|
|
|
|
|
|
|
Eigenbau QFH-Antenne für NOAA Wetter-Satelliten |
|
|
|
|
|
|
|
|
|
|
|
|

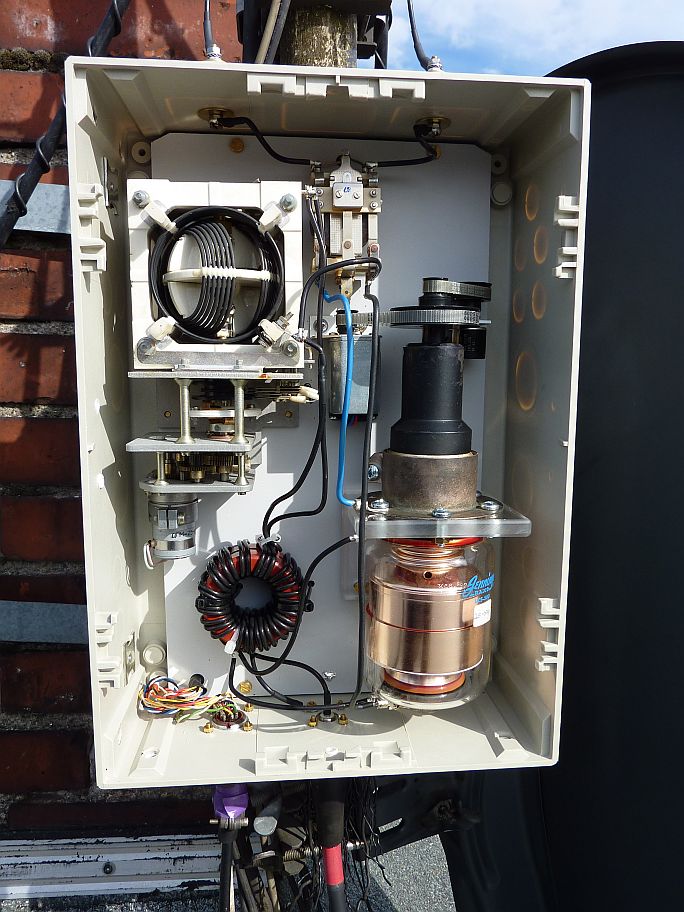

Der symetrische Koppler (S-Match) wird vom Shack ferngesteuert. |
|
|
|
|
|
|
|
|
|
